การสนับสนุนคงที่บอลสกรูหน้าแปลน FK

รายละเอียดสินค้า

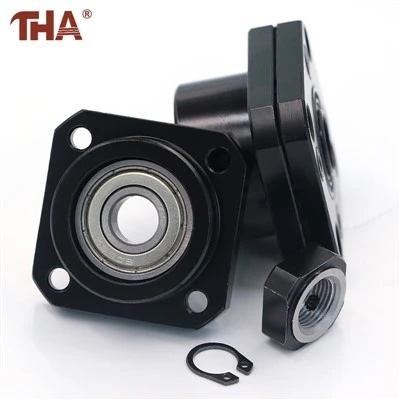

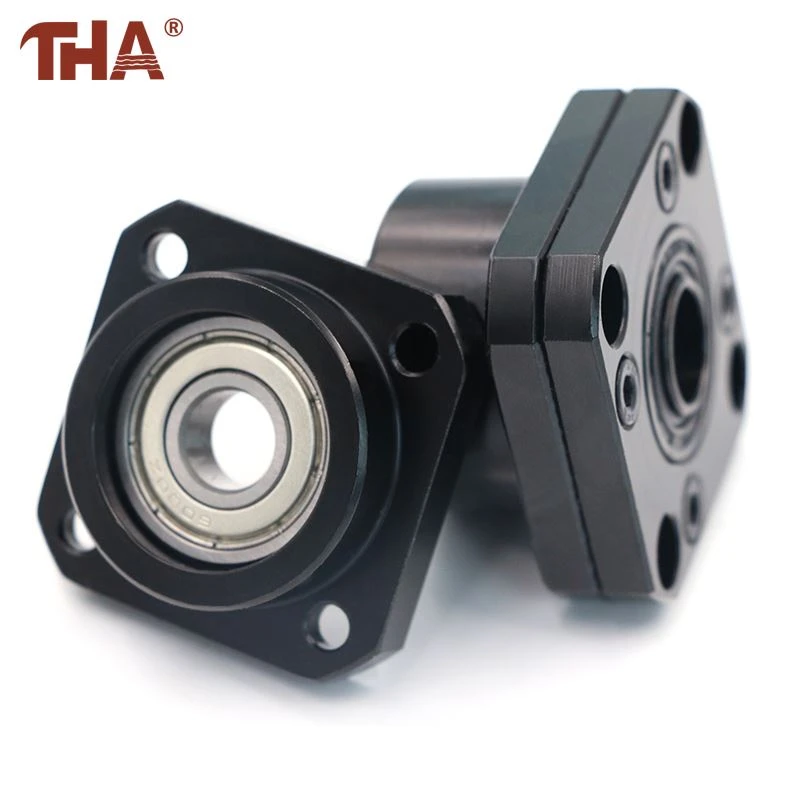

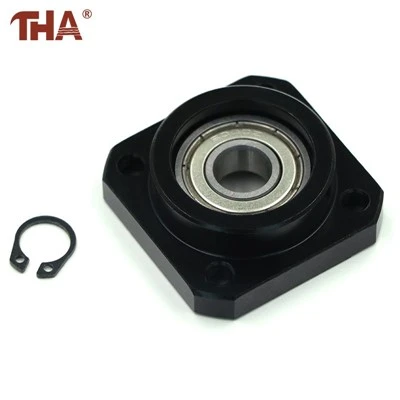

ตัวเรือน FK มีหน้าแปลนด้านหน้าแบบกลมแทนที่จะเป็นขายึด ติดตั้งกับแผ่นเครื่องจักรที่เตรียมไว้ โดยที่ตัวเครื่องผ่านเข้าหรือผ่านแผ่นตามการออกแบบอุปกรณ์

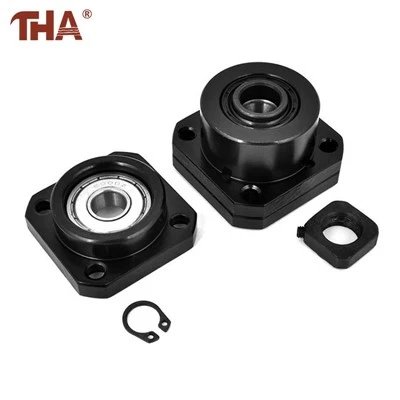

ภายในตัวเรือน ชุดตลับลูกปืนจะถูกยึดไว้ระหว่างไหล่ของปลายสกรูกลึงกับน็อตล็อก เมื่อประกอบเข้าด้วยกันแล้ว ชั้นนี้จะกำหนดตำแหน่งตามแนวแกนของสกรู ส่วนเพลายื่นยังคงมีไว้สำหรับติดตั้งข้อต่อมอเตอร์



ซีรีส์ที่แสดงบนหน้าประกอบด้วย FK6, FK8, FK10, FK12, FK15, FK20, FK25 และ FK30 ข้อมูลอ้างอิงเหล่านี้แสดงถึงเบาะนั่งลูกปืนและขนาดตัวเรือนที่แตกต่างกัน ไม่ใช่รายการเส้นผ่านศูนย์กลางเกลียวบอลสกรูโดยตรง



รายละเอียดสินค้า

ควรเลือกยูนิต FK ก่อนที่จะตัดเฉือนปลายบอลสกรู แบบรองรับจะกำหนดเส้นผ่านศูนย์กลางของเจอร์นัลแบริ่ง ตำแหน่งบ่า เกลียวน็อตล็อก และความยาวที่เหลือสำหรับข้อต่อ การเปลี่ยนส่วนรองรับในภายหลังอาจจำเป็นต้องตัดเฉือนปลายเพลาอีกครั้ง



ต้องเตรียมแผ่นเครื่องจักรไว้รอบยูนิตที่เลือกด้วย ตรวจสอบเส้นผ่านศูนย์กลางภายนอกของหน้าแปลน ส่วนระบุตำแหน่ง วงกลมสลักเกลียว และระยะห่างด้านหลังที่ต้องการ ต้องมีช่องว่างเพียงพอในด้านมอเตอร์เพื่อเข้าถึงน็อตล็อกและสกรูยึดระหว่างการประกอบ



ไหล่สกรูจะต้องสัมผัสกับปล่องแบริ่งอย่างถูกต้อง บ่าที่สั้นเกินไป อยู่ในตำแหน่งที่ไม่ถูกต้อง หรือถูกขัดขวางด้วยรัศมีการตัดเฉือน สามารถป้องกันการจับยึดที่เหมาะสมได้ แม้ว่าเส้นผ่านศูนย์กลางของเจอร์นัลจะปรากฏถูกต้องก็ตาม



หลังจากที่ติดตั้งยูนิต FK เข้ากับเพลตเครื่องจักรแล้ว ควรวางน็อตบอลและโต๊ะแบบเคลื่อนย้ายได้โดยไม่บังคับสกรูไปด้านข้าง หมุนสกรูที่ตำแหน่งโต๊ะหลายๆ ตำแหน่งเพื่อระบุความต้านทานของการจัดแนว สามารถยึดข้อต่อมอเตอร์ได้หลังจากการตรวจสอบกลไกนี้เสร็จสิ้น



หากเครื่องใช้ส่วนรองรับ FF ที่ปลายสุด ควรกำหนดตำแหน่งจากสกรูที่จัดตำแหน่งไว้แทนที่จะใช้เพื่อดึงเพลาให้เข้าที่



ข้อมูลผลิตภัณฑ์

อินเทอร์เฟซเพื่อตรวจสอบ	ข้อกำหนดในการสั่งซื้อหรือการวาดภาพ
กลุ่มผลิตภัณฑ์	FK คงที่-ชุดลูกปืนปลาย
เค้าโครงที่อยู่อาศัย	การติดตั้งหน้าแปลนแบบกลม
ขนาดที่เผยแพร่	FK6 FK8 FK10 FK12 FK15 FK20 FK25 FK30
ข้อมูลด้านข้างเครื่องจักร-	เส้นผ่านศูนย์กลางหน้าแปลนระบุตำแหน่งสลักเกลียวเส้นผ่านศูนย์กลางและความหนาของแผ่น
สกรู-ข้อมูลด้านข้าง	เกลียวล็อคน็อตไหล่วารสารแบริ่งและส่วนต่อขยายข้อต่อ
บทบาทแบริ่ง	สร้างตำแหน่งรัศมีและแนวแกนส่วนปลายที่ขับเคลื่อน
ส่วนยึด	สกรู-น็อตล็อกเพลา
มอเตอร์-พื้นที่ด้านข้าง	ระยะห่างสำหรับข้อต่อน็อตล็อคและเครื่องมือประกอบ
ตัวเลือกไกล-ยูนิตท้าย	รองรับซีรีย์ FF
การตรวจสอบขั้นสุดท้าย	การหมุนเพลาตามจังหวะเครื่องจักรที่สมบูรณ์



คำถามที่พบบ่อย

มีการติดตั้งชุด FK ไว้ที่ฝั่งมอเตอร์หรือไม่

ใช่. โดยปกติจะใช้ที่ปลายไดรฟ์ โดยมีข้อต่ออยู่ในตำแหน่งระหว่างเพลาบอลสกรูและมอเตอร์

FK12 จับคู่บอลสกรูขนาด 12 มม. ทุกตัวโดยอัตโนมัติหรือไม่

ไม่ ส่วนรองรับต้องตรงกับเส้นผ่านศูนย์กลางและความยาวของเจอร์นัลแบริ่งที่กลึงแล้ว เส้นผ่านศูนย์กลางระบุของสกรูเพียงอย่างเดียวไม่เพียงพอ

อะไรคือความแตกต่างระหว่าง FK และ FF?

FK คือยูนิตด้านข้างคงที่-ที่ควบคุมตำแหน่งแกนของสกรู FF คือส่วนรองรับปลายด้านตรงข้าม-ที่ให้คำแนะนำในแนวรัศมีเป็นหลัก ขณะเดียวกันก็ให้การจัดเรียงส่วนรองรับที่เลือกไว้เพื่อรองรับพฤติกรรมของเพลา

ควรเชื่อมต่อมอเตอร์ก่อนการจัดตำแหน่งหรือไม่?

ตัวเรือนรองรับและน็อตบอลควรอยู่ในแนวเดียวกันตลอดการเคลื่อนที่จนสุด การเชื่อมต่อมอเตอร์เร็วเกินไปสามารถปกปิดความต้านทานหรือวางแรงด้านข้างบนข้อต่อได้

สามารถตัดเฉือนปลายสกรูสำหรับส่วนรองรับที่เลือกได้หรือไม่

เราสร้างตามแบบของลูกค้าภายใต้ OEM/ODM และรับคำสั่งซื้อที่มีขนาดเล็กเพียงชิ้นเดียวสำหรับขนาดมาตรฐาน
