แผ่นมิติครอบคลุม EK5 ถึง EK20 และ EF6 ถึง EF20 ตัวเลขเหล่านี้เป็นชื่อสนับสนุน ไม่ใช่คำอธิบายโดยตรงของเส้นผ่านศูนย์กลางของสกรูที่ยังไม่เสร็จ

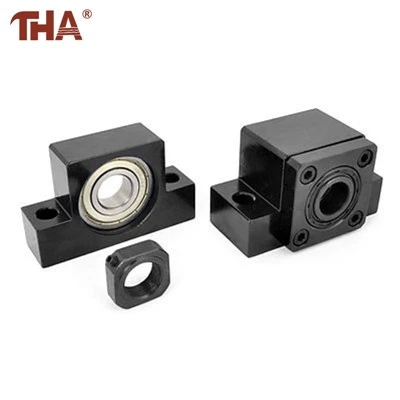

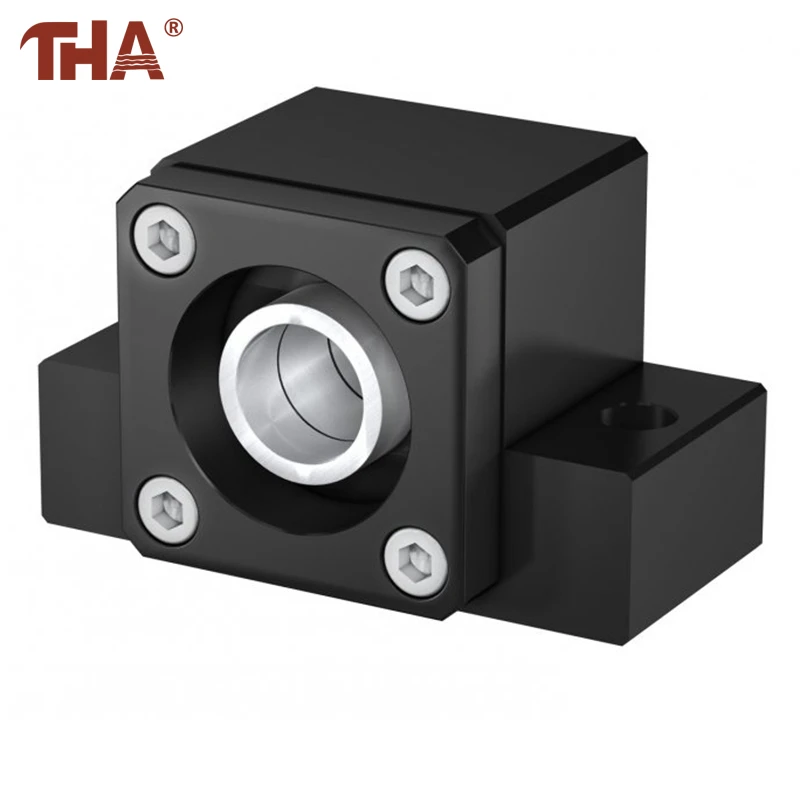

แบบร่าง EK มีขนาดแกนหลายขนาด รวมถึง L1, L2 และ L3 พวกเขาช่วยกันกำหนดว่าสมุดบันทึกแบริ่ง ตำแหน่งไหล่ และส่วนล็อคจะต้องอยู่ภายในตัวเรือนตรงไหน การวาด EF ใช้โปรไฟล์ส่วนปลายที่เรียบง่ายกว่า แต่เส้นผ่านศูนย์กลางของเจอร์นัลและความยาวของส่วนเชื่อมต่อยังคงต้องเป็นไปตามแถวที่เลือก



ตัวเรือนจะไม่ขยายจากรูปวาดที่เหมือนกันทุกขนาด EK5, EK6–EK8 และ EK10–EK20 จะแสดงขึ้นพร้อมกับการจัดเรียงรูปวาดที่แตกต่างกัน แผ่นเครื่องจักรที่เตรียมไว้สำหรับกลุ่มหนึ่งจึงไม่ควรใช้ซ้ำกับขนาดอื่นโดยการเปลี่ยนเฉพาะรูตรงกลางเท่านั้น



รายละเอียดสินค้า

การเลือกแนวรับเริ่มต้นที่ขั้นตอนการวาดรูป อันดับแรก เลือกรุ่น EK และ EF จากนั้นโอนขนาดปลายเพลาที่สอดคล้องกัน-ไปยังแบบตัดเฉือนบอลสกรู คุณสามารถเพิ่มความกว้างของตัวเครื่อง ความสูงตรงกลาง และฐาน-ระยะห่างของรูเข้ากับโครงร่างเครื่องจักรได้



ก่อนเชื่อมต่อมอเตอร์ ให้ประกอบสกรูกลึงด้วยตัวรองรับทั้งสองข้างแล้วหมุนด้วยมือ เจอร์นัลควรเข้าไปในตลับลูกปืนโดยไม่ต้องถูกบังคับไปด้านข้าง และตัวเรือนทั้งสองควรวางราบกับใบหน้าที่ติดตั้ง หากจำเป็นต้องดึงบล็อกหนึ่งบล็อกเข้าที่โดยใช้สลักเกลียวยึด รูรองรับหรือความสูงตรงกลางจำเป็นต้องได้รับการแก้ไข



ระยะการเคลื่อนที่ที่ใช้งานได้ของสกรูจะต้องคำนวณหลังจากสงวนพื้นที่ไว้สำหรับปลายกลึง ตัวเรือนแบริ่ง น็อตล็อค และข้อต่อแล้ว การเปลี่ยนขนาดตัวรองรับหลังจากผลิตสกรูแล้วอาจต้องมีการกลึงปลายใหม่หรืออาจทำให้เพลาใช้งานไม่ได้



ข้อมูลผลิตภัณฑ์

รายการวาด	ข้อมูลเพจ
แบบฟอร์มสินค้า	บล็อคปลายบอลสกรูแบบยึดที่ฐาน
อีเค โมเดล	EK5 EK6 EK8 EK10 EK12 EK15 EK20
โมเดล EF	EF6 EF8 EF10 EF12 EF15 EF20
กลุ่มการวาดภาพ EK	EK5 EK6–EK8 และ EK10–EK20
การอ้างอิงเพลาหลัก	เส้นผ่านศูนย์กลางของเจอร์นัลและความยาวการมีส่วนร่วมในแนวแกน
การอ้างอิงที่อยู่อาศัยหลัก	ความกว้าง ความสูง ความสูงตรงกลาง และระยะห่างรู
อะไหล่ EK เพิ่มเติม	การจัดเรียงแบริ่งรีเทนเนอร์และน็อตล็อกเพลา
ข้อกำหนดในการสั่งซื้อ	รุ่นและแบบที่เลือกสำหรับปลายทั้งสองด้านของเครื่องจักร



คำถามที่พบบ่อย

เหตุใดฝ่าย EF จึงถูกอธิบายว่าลอยตัว?

รองรับส่วนปลายสุดของสกรูโดยไม่ต้องสร้างการอ้างอิงแกนแข็งตัวที่สอง เพื่อป้องกันไม่ให้ชุดประกอบมาตรฐานถูกยึดในแนวแกนที่ปลายทั้งสองข้าง

สามารถติดตั้ง EK สองยูนิตบนบอลสกรูตัวเดียวได้หรือไม่

นั่นไม่ใช่การจัดการ EK–EF ปกติ การออกแบบคงที่สองเท่า-จำเป็นต้องมีการจัดเรียงตลับลูกปืนที่คำนวณไว้และพรีโหลดที่ควบคุม แทนที่จะเปลี่ยนยูนิต EF ด้วย EK อื่น

EK8 ตรงกับ EF8 เสมอหรือไม่?

หมายเลขซีรีส์ที่ตรงกันเป็นจุดเริ่มต้นที่มีประโยชน์ แต่ยังคงต้องตรวจสอบภาพวาดปลายเพลาทั้งสอง- ความสูงตรงกลาง และขนาดการติดตั้ง

ข้อมูลใดบ้างที่จำเป็นก่อนตัดเฉือนปลายสกรู?

ระบุรุ่น EK และ EF ที่เลือก และใช้การเขียนแบบมิติเพื่อระบุเส้นผ่านศูนย์กลางของเจอร์นัล ตำแหน่งบ่า รายละเอียดของเกลียว และความยาวสำเร็จรูป

อุปกรณ์รองรับสามารถจ่ายให้กับบอลสกรูแบบกลึงได้หรือไม่?

เราสร้างตามแบบของลูกค้าภายใต้ OEM/ODM และรับคำสั่งซื้อที่มีขนาดเล็กเพียงชิ้นเดียวสำหรับขนาดมาตรฐาน
