ข้อต่อเพลาเบลโลว์อะลูมิเนียม GC

รายละเอียดสินค้า

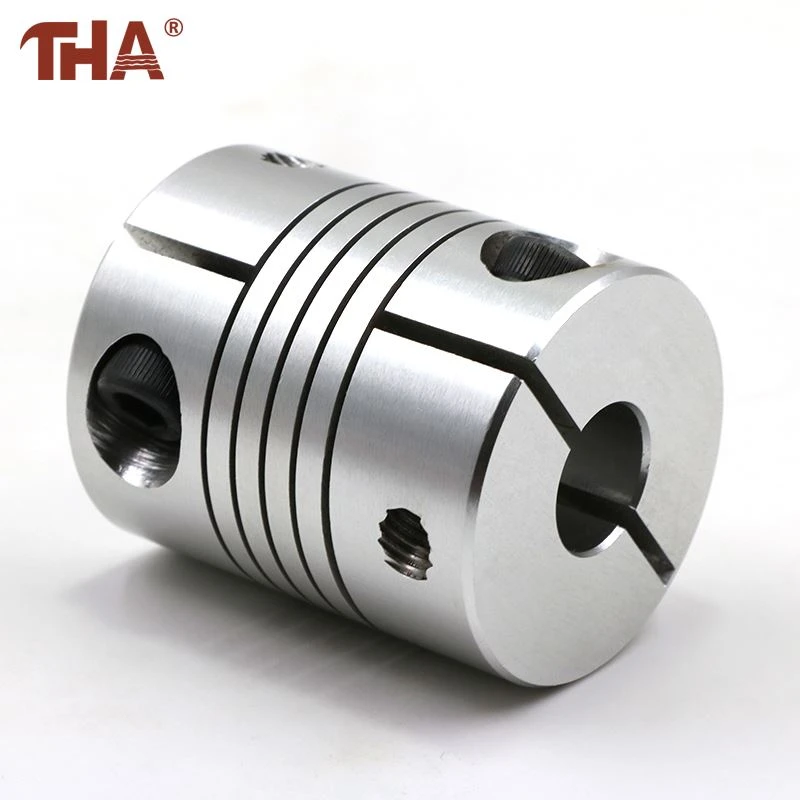

คัปปลิ้ง GC ถูกตัดจากอะลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูง-และได้รับการเคลือบผิวแบบอโนไดซ์ เนื่องจากส่วนที่ยืดหยุ่นและฮับทั้งสองประกอบเป็นส่วนประกอบเดียว จึงไม่มีดิสก์หลวม ยางสไปเดอร์ หรือหมุดภายในเส้นทางการส่งสัญญาณ



ดุมแต่ละอันจะปิดรอบเพลาเมื่อขันสกรูยึดให้แน่น การดำเนินการจับยึดนี้มีประโยชน์ในกรณีที่ไม่ต้องการเครื่องหมายสกรูตัวบนเพลาหรือในกรณีที่อาจจำเป็นต้องถอดข้อต่อออกระหว่างการบำรุงรักษา



การเคลื่อนไหวทำได้โดยการควบคุมการเสียรูปของร่องตรงกลาง แค็ตตาล็อกให้ขีดจำกัดการกระจัดที่เหมือนกันตลอดช่วง: ความเยื้องศูนย์ 0.15 มม. การกระจัดเชิงมุม 3 องศา และการเคลื่อนที่ตามแนวแกน ±0.2 มม.



รายละเอียดสินค้า

การเลือกรุ่นเริ่มต้นด้วยรูทั้งสอง หลังจากยืนยันว่าเส้นผ่านศูนย์กลางเพลาทั้งสองมีอยู่ในเฟรมที่ต้องการแล้ว ให้เปรียบเทียบแรงบิดพิกัดของคัปปลิ้งและความเร็วสูงสุดของกับสภาวะการขับเคลื่อนจริง



สามารถใช้รุ่น GC25×25 และ GC32×32 แบบสั้นได้ในพื้นที่ตามแนวแกนจำกัด GC25×32 และ GC32×41 มีรูปทรงที่ยาวขึ้นและมีเส้นผ่านศูนย์กลางภายนอกเท่ากัน ไม่ควรเลือกคู่เหล่านี้ตามเส้นผ่านศูนย์กลางเพียงอย่างเดียว เนื่องจากความยาว ความแข็ง และน้ำหนักต่างกัน



ข้อต่อไม่ควรทำงานอย่างต่อเนื่องที่ขีดจำกัดการกระจัด ควรแก้ไขออฟเซ็ตเพลาที่มองเห็นได้ในระหว่างการประกอบ โดยปล่อยให้ส่วนที่ยืดหยุ่นไว้เพื่อจัดการกับข้อผิดพลาดเล็กๆ น้อยๆ ที่เกิดจากความทนทานในการติดตั้ง การเปลี่ยนแปลงอุณหภูมิ หรือโหลดการทำงาน



ข้อมูลผลิตภัณฑ์

แบบอย่าง	ขนาดตัวเครื่อง มม	แรงบิด N·m	จำกัดความเร็วรอบต่อนาที	น้ำหนัก กรัม
GC12×18.5	12 × 18.5	0.3	11000	4
GC16×23	16 × 23	0.5	9500	8.1
GC19×23	19 × 23	0.9	7700	12
GC25×25	25 × 25	2	6100	23
GC25×32	25 × 32	2	6100	32
GC28.5×38	28.5 × 38	3	5500	47
GC32×32	32 × 32	4	5000	55
GC32×41	32 × 41	4	5000	86
GC38×41	38 × 41	6.5	4500	118
GC40×50	40 × 50	8	3800	125
GC42×50	42 × 50	8	3200	165
GC50×50	50 × 50	20	3200	220



ขีดจำกัดแค็ตตาล็อกทั่วไป: ความเยื้องศูนย์กลาง 0.15 มม., การกระจัดเชิงมุม 3 องศา และการเคลื่อนที่ตามแนวแกน ±0.2 มม. ความพร้อมใช้งานของรูเจาะขึ้นอยู่กับขนาดตัวถังที่เลือก



คำถามที่พบบ่อย

ข้อมูลใดที่จำเป็นในการเลือกข้อต่อ GC

ระบุเส้นผ่านศูนย์กลางของเพลาทั้งสอง แรงบิดที่ต้องการ ความเร็วในการหมุนสูงสุด และความยาวในการติดตั้งที่มี

GC25×25 และ GC25×32 ใช้แทนกันได้หรือไม่

ไม่ใช่โดยอัตโนมัติ พวกมันมีเส้นผ่านศูนย์กลางภายนอกร่วมกัน 25 มม. แต่ความยาวลำตัว ความแข็ง และน้ำหนักต่างกัน

มีการใช้ตัวแทรกแบบยืดหยุ่นภายในข้อต่อหรือไม่?

ไม่ ความยืดหยุ่นมาจากส่วนตรงกลางของตัวเครื่องอะลูมิเนียม

ใช้กับออฟเซ็ตเพลาถาวรได้ไหม

ภายในขีดจำกัดที่เผยแพร่เท่านั้น แต่ไม่แนะนำให้ดำเนินการอย่างต่อเนื่องใกล้กับขีดจำกัดเหล่านั้น การแก้ไขการจัดตำแหน่งระหว่างการติดตั้งจะช่วยลดความเมื่อยล้าในส่วนที่ยืดหยุ่น

สามารถผลิตชุดเจาะที่ไม่ใช่มาตรฐาน-ได้หรือไม่

เราสร้างตามแบบของลูกค้าภายใต้ OEM/ODM และรับคำสั่งซื้อที่มีขนาดเล็กเพียงชิ้นเดียวสำหรับขนาดมาตรฐาน
