บอลสกรูตะกั่วสูง SFE



รายละเอียดสินค้า

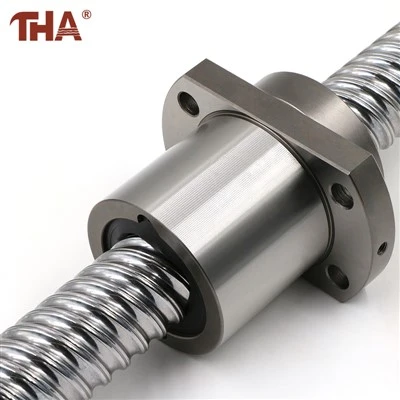

SFE ทุกรุ่นที่แสดงในข้อกำหนดจะมีอัตราส่วนเส้นผ่านศูนย์กลาง-ถึง-ตะกั่วที่ 1:1 สกรู SFE1616 มีเส้นผ่านศูนย์กลางปกติและตะกั่ว 16 มม. ในขณะที่ SFE5050 มีเส้นผ่านศูนย์กลาง 50 มม. และตะกั่ว 50 มม. ดังนั้นการหมุนเพลาที่สมบูรณ์หนึ่งครั้งจึงสอดคล้องกับการเคลื่อนที่ของน็อตตามทฤษฎีเท่ากับลีดที่ระบุไว้

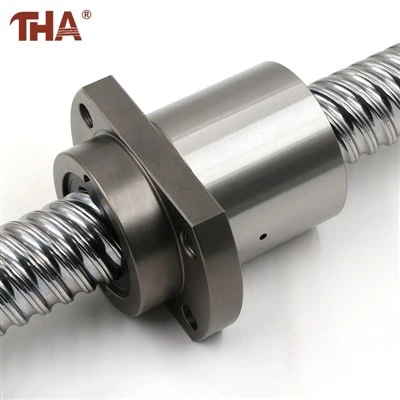

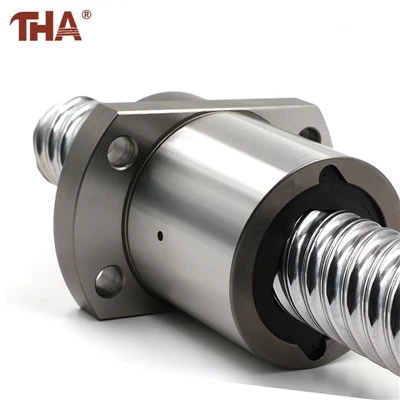

น็อตประกอบด้วยวงจรบอลสองวงจร ระบุในภาพวาดเป็น 1.7 รอบ × 2 แถว รูน้ำมันถูกรวมเข้ากับตัวน็อตเพื่อการหล่อลื่น หน้าแปลนใช้รูยึดเกลียวสี่รูที่จัดเรียงรอบแกนน็อต



แค็ตตาล็อกแสดงรายการข้อมูลอ้างอิงความยาวสกรู-ลส3000 มม. สำหรับ SFE1616 และ SFE2020 และ 6000 มม. สำหรับขนาด SFE2525 ถึง SFE5050 ไม่ควรสับสนค่านี้กับระยะเคลื่อนที่ที่มีประสิทธิภาพ เนื่องจากตัวน็อต ปลายเพลากลึง และค่าเผื่อด้านความปลอดภัย ครอบครองส่วนหนึ่งของความยาวทั้งหมดด้วย



รายละเอียดสินค้า

สกรู SFE มีไว้สำหรับกลไกที่ต้องการการเคลื่อนที่เชิงเส้นจำนวนมากจากการหมุนรอบมอเตอร์แต่ละครั้ง ตัวอย่างเช่น SFE3232 สร้างการเคลื่อนไหวทางทฤษฎีที่ 32 มม. ต่อรอบ ความสัมพันธ์นี้ทำให้ความเร็วมอเตอร์ อัตราการเคลื่อนที่ที่ต้องการ และความละเอียดของตำแหน่งเป็นส่วนสำคัญของการเลือกรุ่น



รุ่นที่มีเส้นผ่านศูนย์กลางใหญ่ขึ้นยังมีน็อตที่ใหญ่กว่าและมีพิกัดโหลดแค็ตตาล็อกที่สูงกว่า ดังนั้นการเลือกจึงควรพิจารณาจากชุดข้อมูลที่สมบูรณ์ แทนที่จะเป็นข้อมูลลูกค้าเป้าหมายเพียงอย่างเดียว ผู้ออกแบบเครื่องจักรควรพิจารณาภาระตามแนวแกนที่ใช้ ความเร็วในการทำงาน ระยะชักที่ต้องการ การวางแนวการติดตั้ง และระยะห่างระหว่างส่วนรองรับเพลา



สกรูขับเคลื่อนโหลดในทิศทางตามแนวแกน แต่ไม่ควรรับน้ำหนักในแนวรัศมีหรือการพลิกคว่ำของโต๊ะ รางนำเชิงเส้นหรือระบบนำทางอิสระอื่นๆ จำเป็นเพื่อรองรับโครงสร้างที่เคลื่อนที่ ระหว่างการติดตั้ง ส่วนรองรับแบริ่ง ตัวเรือนน็อต และรางต้องอยู่ในแนวเดียวกันบนแกนการเคลื่อนที่เดียวกัน



เพลาที่เสร็จแล้วสามารถให้มาพร้อมกับการตัดเฉือนส่วนปลายตามแบบที่ได้รับการอนุมัติ ภาพวาดควรประกอบด้วยเบาะรองตลับลูกปืน เกลียวล็อค ไหล่ ส่วนข้อต่อ ความยาวเพลาทั้งหมด และความยาวเกลียวที่ต้องการ



เราสร้างตามแบบของลูกค้าภายใต้ OEM/ODM และรับคำสั่งซื้อที่มีขนาดเล็กเพียงชิ้นเดียวสำหรับขนาดมาตรฐาน



ข้อมูลผลิตภัณฑ์

แบบอย่าง	เส้นผ่านศูนย์กลาง d มม	ตะกั่ว l มม	เส้นผ่านศูนย์กลางลูกบอล ดา มม	น็อต OD D มม	ความยาวน็อต L มม	ความกว้างหน้าแปลน W มม	โหลดไดนามิก Ca กก	โหลดแบบคงที่ Coa kgf	แค็ตตาล็อก Ls มม
SFE1616	16	16	2.778	32	45	42	650	1280	3000
เอสเอฟอี2020	20	20	3.175	39	55	50	980	2140	3000
สฟอี2525	25	25	3.969	47	57	60	1470	3350	6000
SFE3232	32	32	4.762	58	82	74	2140	5260	6000
SFE4040	40	40	6.350	73	99	93	3410	8820	6000
SFE5050	50	50	7.938	90	125	112	5100	13800	6000







คำถามที่พบบ่อย

ถาม: SFE2525 หมายถึงอะไร
ตอบ: ใช้ระบุสกรู SFE ที่มีเส้นผ่านศูนย์กลางระบุ 25 มม. และตะกั่วระบุ 25 มม.

ถาม: Ls ที่ระบุไว้นั้นคุ้มค่ากับการเดินทางที่ใช้งานได้หรือไม่
ตอบ: ไม่ใช่ Ls คือการอ้างอิงความยาวของสกรู-ในแค็ตตาล็อก การเคลื่อนตัวที่มีประสิทธิภาพต้องเผื่อความยาวของน็อต ปลายที่ตัดเฉือน และระยะขอบด้านความปลอดภัยที่ต้องการ

ถาม: ฉันสามารถเลือกสกรู SFE โดยใช้เฉพาะความเร็วที่ต้องการได้หรือไม่
ตอบ: ไม่ ต้องพิจารณาภาระในแนวแกน ความยาวเพลา การจัดเรียงตัวรองรับ ระยะชัก และข้อกำหนดการวางตำแหน่งด้วย

ถาม: สกรู SFE จำเป็นต้องมีลิเนียร์ไกด์แยกกันหรือไม่
ก. ใช่. บอลสกรูจ่ายแรงขับตามแนวแกน ในขณะที่ระบบนำทางรองรับโต๊ะเคลื่อนที่และควบคุมเส้นทาง

ถาม: คุณสามารถตัดเฉือนปลายเพลาให้พอดีกับส่วนรองรับที่มีอยู่ได้หรือไม่
ก. ใช่. จัดทำภาพวาดที่มีขนาดสมบูรณ์ของปลายทั้งสองข้างพร้อมกับรุ่น SFE ที่เลือก
