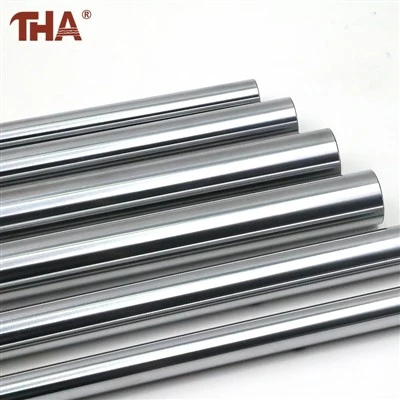

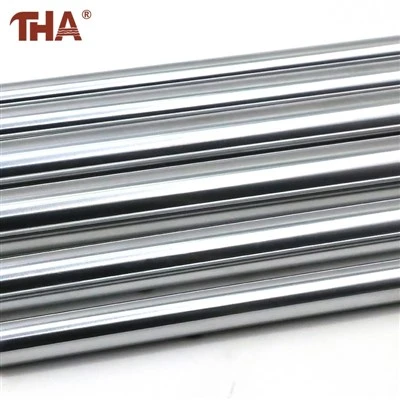

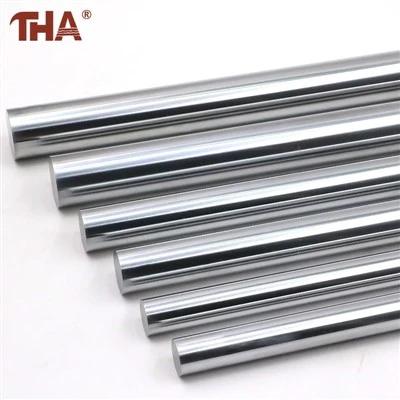

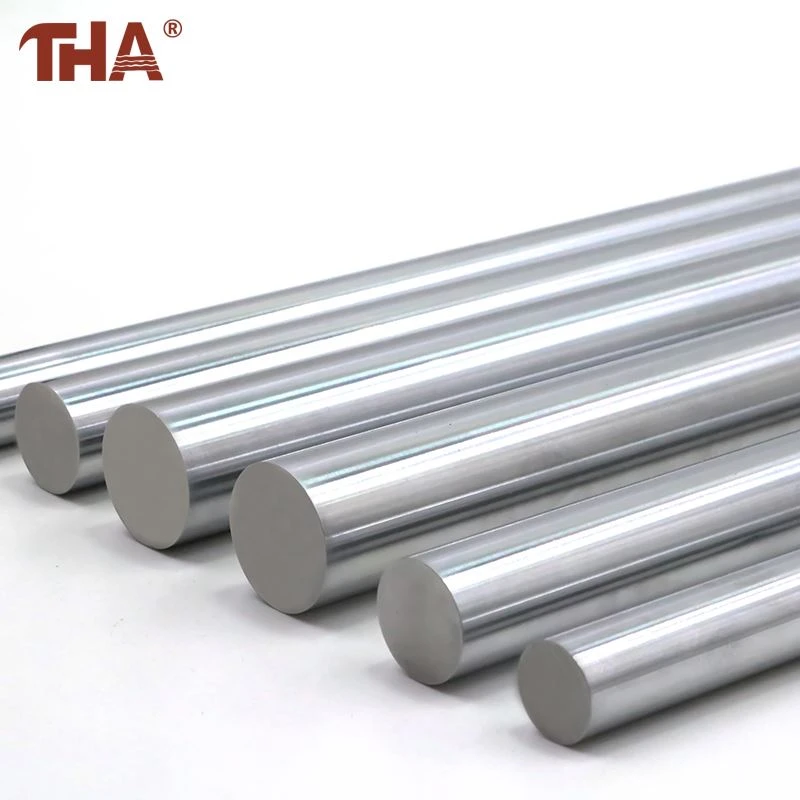

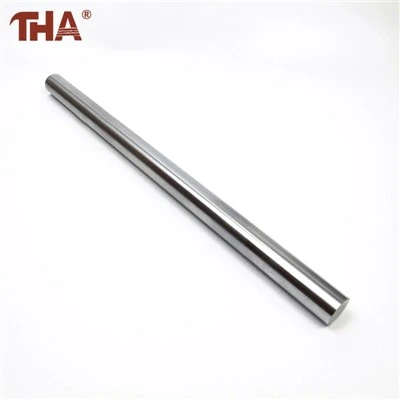

เพลานำทางเชิงเส้นกลมแบบแข็ง



รายละเอียดสินค้า

พื้นผิวเพลาระบุไว้ที่ HRC62 ±2 พร้อมความหยาบแค็ตตาล็อก Ra 0.4–0.8 ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางมีอยู่ในช่วง g5 ถึง g6 แค็ตตาล็อกยังระบุความตรงที่ต่ำกว่า 5 μm มากกว่า 100 มม. และความกลมไม่เกิน 0.003 มม.



ขนาดมาตรฐาน ได้แก่ 3, 4, 5, 6, 8, 10, 12, 13, 16, 20, 25, 30, 35, 40, 50, 60, 80, 100, 120 และ 150 มม. โครงสร้างเหล็ก-ชุบโครเมียม GCr15 และสเตนเลส-มีการระบุไว้แยกกัน ดังนั้นจึงต้องระบุวัสดุที่จำเป็นเมื่อสั่งซื้อ



รายละเอียดสินค้า

เลือกเส้นผ่านศูนย์กลางเพลาจากขนาดรูของตลับลูกปืนเชิงเส้นที่จะวิ่งทับ จากนั้นจะต้องตรวจสอบความยาวเพลาและระยะห่างของส่วนรองรับกับภาระการทำงาน เพลายาวที่ติดตั้งเฉพาะที่ปลายสามารถโค้งงอได้ภายใต้ภาระหนัก แม้ว่าเส้นผ่านศูนย์กลางจะพอดีกับตลับลูกปืนอย่างถูกต้องก็ตาม



ความยาวมาตรฐานของแค็ตตาล็อกขยายได้ถึง 6000 มม. สำหรับเส้นผ่านศูนย์กลางที่เลือก ข้อกำหนดที่เกินความยาวดังกล่าวอาจต้องมีการก่อสร้างแบบเชื่อมต่อกันแทนที่จะเป็นเพลาต่อเนื่องเพียงอันเดียว



การตัดเฉือนที่มีให้เลือกได้แก่ ปลายเกลียว ลดขนาดเส้นผ่านศูนย์กลาง รูต๊าปตามแนวแกนหรือรัศมี แฟลต ร่องสลัก การรักษา-ร่องแหวน และการลบมุมปลาย คุณลักษณะเหล่านี้ควรกำหนดมิติไว้ในแบบร่างเนื่องจากไม่รวมอยู่ในข้อกำหนดพื้นฐานของเพลา



ข้อมูลผลิตภัณฑ์

แทรกรูปภาพข้อมูลจำเพาะ "ซีรีส์เพลาเชิงเส้นเชิงเส้นของกระบอกสูบ" ต้นฉบับที่นี่ รูปภาพนี้ประกอบด้วยข้อมูลเส้นผ่านศูนย์กลาง แบบจำลอง ค่าเผื่อ ความยาวมาตรฐาน -ความลึกของชั้นและน้ำหนักที่แข็งแล้ว และควรใช้เป็นตารางพารามิเตอร์



การตัดเฉือนแบบกำหนดเอง

แทรกรูปภาพต้นฉบับ "การตัดเฉือนพิเศษสำหรับเพลา" ที่นี่ แสดงการจัดเตรียมการตัดเฉือนส่วนปลายและเพลาที่มีอยู่อย่างถูกต้อง

คำถามที่พบบ่อย

1 นี่เป็นระบบนำทางเชิงเส้นตรงที่สมบูรณ์หรือไม่

ไม่ใช่ สินค้านี้เป็นเพลาไกด์แบบกลมเท่านั้น แบริ่งเชิงเส้น ส่วนรองรับเพลา และอุปกรณ์ติดตั้งจะถูกเลือกแยกกัน

2 ควรเลือกเส้นผ่านศูนย์กลางที่ถูกต้องอย่างไร

จับคู่เส้นผ่านศูนย์กลางเพลากับรูที่ระบุของตลับลูกปืนเชิงเส้น นอกจากนี้ ให้ตรวจสอบความยาว น้ำหนักบรรทุก และการติดตั้งที่ไม่รองรับก่อนทำการสั่งซื้อ

3 สามารถเพิ่มเกลียวรูหรือปลายลดขนาดได้

เราสร้างตามแบบของลูกค้าภายใต้ OEM/ODM และรับคำสั่งซื้อที่มีขนาดเล็กเพียงชิ้นเดียวสำหรับขนาดมาตรฐาน

4 เพลาทั้งหมดทำจากสแตนเลส

ไม่ แค็ตตาล็อกประกอบด้วยเพลาชุบแข็งมาตรฐานและชุบโครเมียม- รวมถึงโครงเหล็กสแตนเลส- ต้องระบุเวอร์ชันที่ต้องการในการสอบถาม

5 สามารถจัดหาเพลาที่ยาวกว่า 6,000 มม. ได้

แค็ตตาล็อกแสดงการจัดเตรียมการเชื่อมแบบพิเศษสำหรับความยาวที่เกินจากช่วงชิ้นเดียวปกติ- ต้องตรวจสอบตำแหน่งข้อต่อและผลกระทบต่อการเคลื่อนที่ของตลับลูกปืนก่อนการผลิต



เกี่ยวกับเรา

Lishui Guangyuan Industry & Trade Co., Ltd. ผลิตเพลาเชิงเส้นและส่วนประกอบการเคลื่อนไหวที่เกี่ยวข้องใน Lishui Zhejiang เพลาสามารถจัดจำหน่ายในขนาดแค็ตตาล็อกหรือเสร็จสิ้นจากแบบของลูกค้าด้วยการตัดเฉือนขั้นสุดท้ายตามที่กำหนด
